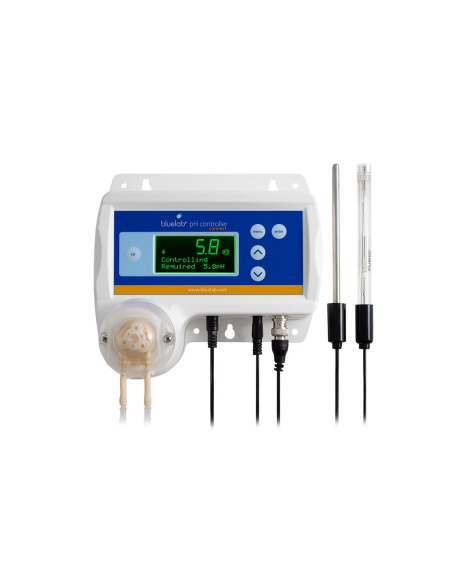

BlueLab - Contrôleur de pH + Régulateur
Contrôleur de pH + autorégulation
Le contrôleur de pH Bluelab suit et ajuste automatiquement les niveaux de pH dans votre réservoir, garantissant ainsi des conditions idéales pour l'absorption des nutriments. Le contrôleur peut ajuster le pH vers le haut (plus alcalin) ou vers le bas (plus acide) en fonction des besoins de votre configuration de culture. Les sondes surveillent en permanence le niveau de pH et la température de la solution nutritive.
Contrôleur de pH (sonde pH + pompe doseuse d'acide)
Le contrôleur dose le réservoir avec la solution mère pH Up ou Down, au moyen d'une pompe péristaltique, selon le programme choisi, garantissant que la dose est entièrement mélangée et que les lectures sont stables avant de doser à nouveau. Les doses sont automatiquement compensées en fonction de la température. Des alarmes visuelles discrètes sur l'écran indiqueront si le niveau de pH dépasse la plage souhaitée définie par l'utilisateur, et le dosage ne se produira pas lorsque le contrôleur est en mode alarme. Les sondes et la pompe péristaltique sont remplaçables si nécessaire. Alimenté par le secteur via une prise adaptateur universelle.
Sans avoir besoin de contrôles ponctuels ni d’ajustements manuels, vous pouvez gagner du temps sans compromettre la santé des plantes. Lorsqu'il est utilisé avec un Bluelab Connect Stick 2 (acheté séparément), l'utilisateur peut enregistrer les données du contrôleur sur un PC local et ajuster les paramètres du contrôleur à partir du PC. Le logiciel Bluelab Connect (F.O.C. téléchargeable) permet à plusieurs utilisateurs de visualiser les données et l'état à partir d'un appareil distant (PC ou smartphone) et de recevoir des notifications en temps réel de toute alarme configurée sur le contrôleur.
Caractéristiques:
Pour être connecté il a besoin d'un Bluelab Connect Stick qui se vend séparément
Capacité de récolter les informations
Possibilité d'ajuster le pH depuis un ordinateur
Contrôle automatique et motorisation du pH du système jusqu'à dépôts de 760 litres
Écran LCD avec leds de couleur verte ajustables
Programmation facile et menu simple pour naviguer et ajuster
Bouton de calibrage du pH sur l'écran
Alarmes avec lumières clignotantes pour niveaux de pH bas et hauts
Montage mural
Tube distributeur de 4 mètres résistant à l'acide / alcalins
Électrode interchangeable
Pompe péristaltique et tubes remplaçables
Caractéristiques de pH Contrôleur / Régulateur de Bluelab (pH Controller Connect)
- Marque Bluelab
- Modèle: pH Controller Connect
- Rang pH: 0.0 - 14.0 pH
- Résolution: 0.1 pH
- Précision (a 25 °C/77 °F):± 0.1 pH
- Étalonnage en deux points (pH 7 y pH 4 y/o pH 10)
- Compensation de la température automatique
- Alimentation: 00-240 Vac, 50-60 Hz, 5 VA
Si vous souhaitez mettre en place un logiciel de connexion :
Bluelab Connect Stick se vend séparément
Notez le CODE CLÉ à 4 caractères au dos du Bluelab pH Controller Connect.
Suivez les instructions dans le guide Bluelab Connect Stet Getting Started pour installer le logiciel Connect Stick et Connect. Ajouter le contrôleur de pH Connecter au contrôleur de pH.
Installation du contrôleur de pH Bluelab standart
Sélectionner un emplacement approprié qui est:
A une hauteur appropriée pour voir l'affichage et pour un fonctionnement facile
Moins de 5,65 pieds / 2 m de votre réservoir. (Les sondes doivent être immergées en solution à tout moment.)
Moins de 4,9 pieds / 1,5 m d'une prise électrique du réseau électrique.
Moins de 5,56 pieds / 2 m de la solution de pH-haut/déprimée. Le tube d'admission doit atteindre le fond du récipient.
Fixer les attaches par les trous de montage souhaités en haut et en bas du boîtier. NOTA : Éviter de placer le contrôleur de pH lorsqu'il peut être endommagé par la lumière directe du soleil, l'eau, les sels de nutriments ou l'ajusteur de pH.
Raccordement des sondes de pH et de température de Bluelab
1. Raccorder la sonde de pH au contrôleur de pH. Poussez le connecteur BNC au contrôleur et touchez-vous pour fixer.
2. Attachez-vous de manière sûre en poussant le connecteur de la sonde de pH en passant et en tournant un quart de tour.
3. Insérez le connecteur de la sonde de température à la base du contrôleur de pH où «ATC» est étiqueté. S'assurer que le connecteur est complètement inséré.

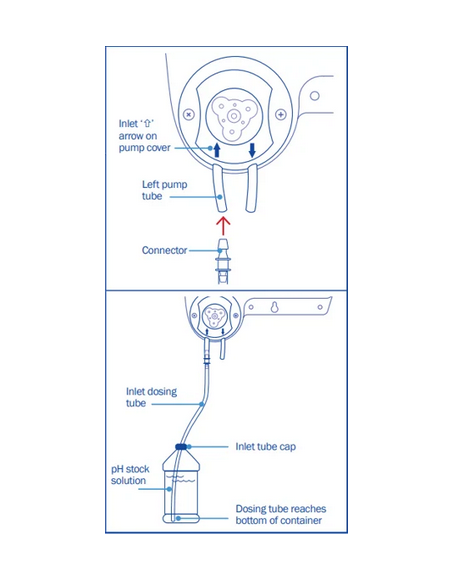

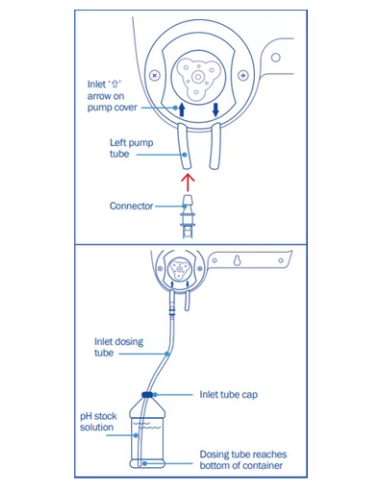

Mise en place du tube doseur de doseur d'entrée Inlet dosing
1. Pour redresser le tube: tube de pliage dans la direction opposée et redresser en passant par les doigts fermés.
2. Insérer une extrémité du tube doseur avec un raccord dans le tube de pompe péristaltique de la gauche. Il s’agit du «tube doseur».
3. Assurez-vous que le tube de dosage de l'entrée atteindra le fond du récipient de solution de base de pH. Il faut également qu'il reste suffisamment de tube pour que le tube doseur de sortie puisse entrer dans le réservoir/citerne.
Couper le tube doseur d'entrée à la longueur souhaitée. Utiliser le bouchon en tube d'entrée fourni pour le placer sur les flacons Bluelab Up ou Down 500 ml ou 1L. Cela maintiendra le tube en position. Insérez le tube doseur d'entrée à travers le trou du capuchon et percer l'opercule d'induction sur le flacon.Outlet dosing

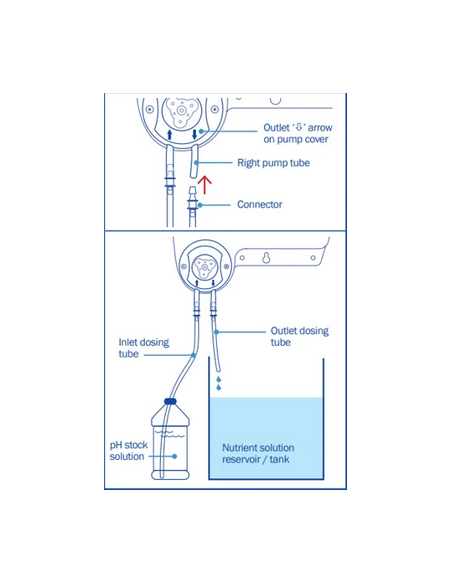

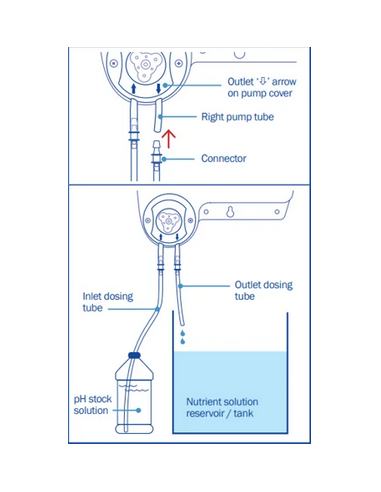

Configuration du tube de dosage de sortie
1. Insérer le tube doseur restant avec un raccord dans le tube de pompe péristaltique DROIT. Il s’agit du «tube de dosage de sortie».
2. Couper le tube doseur de sortie de façon que le tube reste supérieur au niveau maximal de solution du réservoir/citerne. La solution de pH stock doit couler dans le réservoir d'éléments nutritifs. Remarque : Si le tube doseur de sortie est immergé dans la solution réservoir/citerne, il pourrait créer un siphon. Cela provoquerait un débordement de la solution de la matière.
SÉCURITÉ - Bluelab pH Up ou Down Solutions sont disponibles en Amérique du Nord. Ils peuvent être utilisés sans avoir de dilués avec le contrôleur de pH. Suivez toujours les instructions du fabricant et faites attention à la manipulation.
Connecter l'adaptateur pour puissance
Sélectionner et brancher l'adaptateur de fiche secteur approprié dans la prise 'PWR'. Le réglage par défaut lorsque l'unité est d'abord mise sous tension est le mode 's'monitoring'. Interrupteur sur l'adaptateur de puissance au secteur. L'unité complétera une séquence d'essai d'affichage. Remarque: l'étalonnage du pH doit être terminé avant la première utilisation.
Menu d'affichage et boutonsbuttons
Une pression sur le bouton «menu» vous emmènera dans le menu. Pour sortir du menu, appuyez à nouveau sur «menu». Les changements ne seront pas sauvegardés.
Le bouton « ’ » (en haut de la flèche) vous permet de remonter les éléments du menu ou d’augmenter la valeur indiquée.
Le bouton « » (flèche vers le bas) vous permet de descendre les éléments du menu ou de diminuer une valeur indiquée.
Le bouton « entrant » vous permet de sélectionner l’option souhaitée affichée sur l’écran, ou d’enregistrer une valeur choisie.
Le bouton «caler» est utilisé pour étalonner votre sonde de pH. Une longue presse entre dans la séquence d'étalonnage.
Les symboles, numéros ou caractères suivants apparaîtront sur l'affichage pour indiquer:
aa7. Pour utiliser la fonction «Auto-repeat»: appuyez sur le bouton «-» et maintenez-le enfoncé (en haut) ou «» (flèche vers le bas) pour faire défiler les options. Relâchez lorsque vous voyez l'option ou la valeur souhaitée sur l'écran.
Se référer au manuel du contrôleur de pH Bluelab pour les réglages d'usine.
Modifier la langue d'affichage
Appuyez sur le menu. Appuyez sur « » pour trouver la langue. Appuyez sur «Entrée» pour sélectionner.
Appuyez sur le '' ou '' pour trouver la langue requise.
Appuyez sur « entrant » pour sauvegarder la sélection de la langue. Appuyez sur le menu pour quitter le menu.
Étalonnage du pH pour le contrôleur du pH Bluelab
Étalonnage à deux points
Si une valeur inférieure à pH 7,0 est attendue, utiliser des solutions d'étalonnage pH 7,0 et pH 4,0.
Si une valeur de pH supérieur à 7,0 est attendue, utiliser des solutions d'étalonnage à pH 7,0 et pH 10,0.
Vous devez être calibré dans TROIS solutions si : Des lectures supérieures et inférieures à l' pH 7,0 sont attendues, utiliser des solutions d'étalonnage pH 7,0, pH 4,0 puis pH 10,0 étalonnés. La valeur par défaut d'étalonnage est réglée à deux points d'étalonnage. Vous devrez activer l'étalonnage à 3 points dans le menu des paramètres.
Si un étalonnage en trois points est nécessaire:
Appuyez sur le menu. Appuyez sur « » pour trouver «2/3 point cal». Presse « entrant ». Appuyez sur « » pour sélectionner « 3 ». Presse « entrant ». Lorsque 'saved' est affiché à l'écran, trois points d'étalonnage sont maintenant disponibles.
Dans des récipients en plastique séparés, préparer une petite quantité d'eau du robinet fraîche, pH 7,0, pH 4,0 et/ou pH 10,0 solutions d'étalonnage.
Étalonnage de pH 7,0
a) S'assurer que le dispositif de commande du pH est branché.
b) Appuyez sur «cal» et maintenez en place pendant trois secondes. «pH 7 calibrate» sera affiché.
c) Placer à la fois des extrémités de pH propre et de sonde de température dans la solution d'étalonnage de pH 7,0. Appuyez sur «cal».
d) L'étalonnage est complet lorsque tous les z sur l'écran deviennent solides. L'écran affichera «OK» et l'indicateur «pH 7» apparaîtra pour indiquer un étalonnage réussi à pH 7,0.
e) Vous pouvez maintenant étalonner jusqu'à pH 4,0 et/ou pH 10,0
Étalonnage de pH 4,0 et/ou pH de 10,0
a) Rincer les deux pointes de sonde dans l'eau du robinet fraîche, secouer l'excès d'eau. Placer l'extrémité de la sonde à pH propre dans la solution d'étalonnage à pH 4,0 ou à pH 10,0. Appuyez sur «cal».
b) L'étalonnage est complet lorsque tous les z sur l'écran deviennent solides. L'écran affichera «OK» et l'indicateur «pH 4» ou «pH 10» apparaîtra pour indiquer un étalonnage du pH réussi.
c) Si vous avez besoin d’un étalonnage en trois points, répéter « 5a » et « 5b » en utilisant le pH 4,0 ou le pH de 10,0, quelle que soit la solution qui n’a pas été utilisée.
d) Le contrôleur de pH est maintenant étalonné et prêt à l'emploi.
Après étalonnage du pH
le contrôleur de pH revient au mode «Monitor». Passage au mode «Contrôle», si nécessaire.
Placement des sondes
1. Amérain du support de sonde de pH (facultatif) sur la tige de la sonde de pH en utilisant un mouvement de torsion doux.
2. Placez la sonde de pH dans le réservoir/citerne et poussez la ventouse sur le côté du réservoir, mais suffisamment bas pour que l'extrémité de la sonde de pH soit toujours dans la solution. On évite ainsi d'endommager la sonde à tout mouvement dans le réservoir/citerne.
3. Placez la sonde de température à côté de la sonde de pH.
Régler le pH requis
1. Appuyez sur le menu.
2. Appuyez sur « » pour trouver «Faissible le pH». Appuyez sur « Entrer » pour sélectionner.
3. Appuyez sur « » ou «» jusqu’à ce que le pH requis soit indiqué sur l’écran principal. Appuyez sur «enter» pour sauvegarder la valeur.
Remarque: Si vous avez déjà fixé des valeurs d'alarme élevées et faibles, vous pouvez voir les valeurs changer en fonction de la valeur de pH fixée.
Régler la direction de dosage - pour le pH vers le haut ou vers le bas
1. Appuyez sur le menu.
2. Appuyez sur « » pour trouver «Dose Up/Dn». Appuyez sur le bouton d'entrée pour sélectionner.
3. Appuyez sur « » ou « » pour sélectionner la direction de dosage qui correspond à la solution de pH stock utilisée dans le système. Appuyez sur « Entrez » pour sauver.
Remarque : Sélectionnez «Dn/Acid» pour l’acide (solution de pH. Sélectionnez « Up/Alkali » pour l’alcali (solution de pH up).
Régler le dosage OnTemps et Horaire
Un cycle de dosage comprend l'OnTime et le Hors temps auxquels la pompe péristaltique dose le système. «OnTime» est la durée de la dose de la pompe péristaltique. Le «OnTime» peut être fixé de 1 à 60 secondes.
Pour fixer la valeur OnTime:
1. Appuyez sur le menu.
2. Appuyez sur « » pour trouver « OnTemps ». Presse « entrant ».
3. Appuyez sur « » ou « » pour sélectionner le dosage à temps en quelques secondes. Appuyez sur « Entrez » pour sauver.
«OffTime» est le délai entre chaque dose. Cela donne au système le temps de mélanger. Le «temps d’arrêt» peut être réglé de 1 à 60 minutes.
Pour fixer la valeur hors temps:
1. Appuyez sur « » pour trouver «OffTime». Presse « entrant ».
2. Appuyez sur « » ou « » pour sélectionner le temps de prise en minutes. Appuyez sur «Insenter» pour économiser.
Réglage des alarmes (facultative)
La fonction d'alarme vous avertit lorsque la solution s'écarte trop du pH souhaité. Lorsqu'une condition d'alarme est présente, la valeur du pH et le symbole d'alarme clignote sur l'écran. Il s’agit d’un «séblage des alarmes». Toutes les doses s'arrêteront. Si la mesure passe à l'intérieur des limites que vous avez choisies, le clignotement s'arrêtera et le dosage commencera.
Pour fixer la valeur «haute alarme»: appuyez sur «menu». Appuyez sur « » pour sélectionner « Alarm High ». Presse « entrant ». Appuyez sur « » ou « » pour sélectionner la valeur souhaitée. Appuyez sur «Entrez» pour économiser.
Pour définir la valeur «Ataille basse»: Appuyez sur «» pour sélectionner «Alarm Low». Presse « entrant ». Appuyez sur « » ou « » pour sélectionner la valeur souhaitée. Appuyez sur «Entrez» pour économiser.
Pour déclencher l’alarme: appuyez sur « » pour trouver «Alarme». Presse « entrant ». Appuyez sur « » ou « » pour sélectionner « Sur ». Appuyez sur «Enprendre» pour sauvegarder la valeur et allumer l’alarme. Appuyez sur «menu» pour revenir à l'affichage principal.
Afficher les réglages/état des courants
Utilisez cette option pour visualiser vos paramètres programmés à tout moment.
1. Appuyez sur « » ou « » en mode « moniteur » ou « contrôle ». Le réglage pour chaque valeur est affiché en bas de l'écran.
2. L'affichage reviendra à l'affichage «pHeu de pH requis» si aucun bouton n'est enfoncé après 1 minute.
Primage de la pompe/doseur manuel
«Pump Ovrde» vous permet de remplir les tubes d’entrée et de sortie avec une solution de dosage avant.
première utilisation (enlever tout air dans les tubes) et doser manuellement le réservoir si nécessaire.
Veillez à ce que le tube doseur d'entrée atteigne le fond de la solution de base de pH.
Conteneur. S'assurer que le tube de dosage de sortie est au-dessus de la ligne d'eau la plus haute, de sorte que le pH
une solution stockée s'égouttant dans la citerne/réservoir.
1. Appuyez sur le menu.
2. Appuyez sur « » pour trouver « Pump Ovrde ». Appuyez sur « Entrer » pour sélectionner.
3. Appuyez sur « » pour faire fonctionner manuellement la pompe. Relâchez le bouton pour arrêter la pompe lorsque vous voyez que la solution mère commence à s'écouler du tube doseur de sortie dans le réservoir. Appuyez sur le menu pour qu'il sorte.
Si le tube de dosage de sortie a été temporairement déplacé à l'étape 1, le remettre, de sorte que la solution de pH s'écoulera dans la cuve/réservoir.
Utiliser le «mode» pour sélectionner la fonction de contrôleur de pH. Le mode «Monitor» indique la valeur actuelle du pH de la solution. C'est le réglage par défaut de l'usine. Le mode «contrôle» permet au contrôleur de pH de doser la solution mère du pH aux valeurs fixées. La dose NE se produira PAS lorsque :
Le contrôleur de pH est en mode «moniteur»
Le contrôleur de pH est dans un état d'alarme
Si le contrôleur de pH détecte le dosage n'a pas d'effet sur le système (après 15 cycles de dose)
La température de la solution est supérieure à 50 oC, ou inférieure à 0 oC, 32 oF.
Pour définir le mode «moniteur»:
Appuyez sur le menu. Appuyez sur « » pour sélectionner «Mode». Presse « entrant ». Appuyez sur « » ou « » pour sélectionner « moniteur », puis appuyez sur
« rentrez» pour sauvegarder le mode. Appuyez sur le menu pour qu'il sorte.
Pour régler le mode «contrôle»:
Appuyez sur le menu. Appuyez sur « » pour sélectionner «Mode». Presse « entrant ». Appuyez sur « » ou « » pour sélectionner « contrôle », puis appuyez sur « Enrôler » pour sauvegarder le mode. Appuyez sur le menu pour qu'il sorte.
Changer le rétro-éclairage et/ou le contraste de l'écran
Ceux-ci peuvent être ajustés pour s'adapter au mieux aux niveaux de lumière de l'environnement dans lequel le contrôleur de pH est utilisé. Le rétroéclairage peut être fixé à 0 %, 25 %, 50 %, 75 % ou 100 %. Le contraste peut être réglé entre 0 et 30.
Pour changer le rétroéclairage de l'écran:
Appuyez sur le menu. Appuyez sur « » pour trouver «Backlight». Presse « entrant ». Appuyez sur « » ou « » pour sélectionner la valeur souhaitée.
Appuyez sur «enter» pour sauvegarder, puis «menu» pour revenir à l’affichage principal.
Pour changer le contraste de l'écran:
Appuyez sur le menu. Appuyez sur « » pour trouver «Contrast». Presse « entrant ». Appuyez sur « » ou « » pour sélectionner la valeur souhaitée.
Appuyez sur «Entrer» pour sauver. Appuyez sur le menu pour qu'il sorte.
